Utilization of Inertial Measurement Units for Determining the Sequential Chain of Baseball Strike Posture

Sensors(MDPI) 2021





Abstract

• inertial measurement units(IMU, 관성측정장치)와 eye-tracking device를 활용하여 다른 두 level의 타자의 스윙 전략들을 분석하는 것이 연구의 목적이다.
• 연구 참가자는 20~30세의 건강한 성인 남성 20명 (프로 선수 10명, 아마추어 선수 10명)
• Eye gaze position(시선위치), head, shoulder, trunk(몸통),pelvis angular velocity(골반의 각속도; 회전 속도),ground reaction forces(지면 반력)이 기록되었다.
• 분석 결과: 프로 타자 그룹은 아마추어 그룹에 비해 신체 관절을 리듬적이고 효율적이게 회전하는 특징을 보임
  1. 준비 단계에 더 적은 시간 소모
  2. 최대 각속도 발생 시점이 스윙 사이클 내에서 보다 집중되어 나타남
  3. 아마추어 그룹에서는 시선의 최대 각속도 발생 시점 프로 그룹에 비해 유의하게(significantly) 더 빨리 나타남

     • 시선의 최대 각속도 발생 시점은 다섯 개의 분절(segments) 파라미터 중 가장 이른 시점, 아마추어 그룹 내에서 머리, 어깨, 몸통, 골반의 최대 각속도 발생 시점보다 유의하게 앞서는 것으로 확인됨
     • 이러한 차이는 IMU 기반 웨어러블 계측 장비를 통해 성공적으로 구분될 수 있음

Keywords: inertial measurement units; visual-motor coordination; eye gaze; baseball swing

---

Introduction

• 기술이 발전하여 IMU는 정확한 데이터 획득이 가능해짐, 낮은 배터리 소모와 소형화가 이루어져 스마트폰이나 스마트워치로 측정 가능
• 웨어러블 장치를 활용한 연구는 수십 년 동안 rehabilitation(재활),진단, 스포츠 분야에 적용되어 왔으며, acceleration, angular velocity, ground reaction forces(지면 반력), electromyographic signals(근전도 신호)를 분석하여 치료 결과나 선수의 수행 능력을 평가해왔다.
• 야구 타격은 어려운 과제로 간주되고 몸의 여러 부분의 움직임을 필요로 한다.
• 타격 동작의 순서는 하체에서 상체로 이어지는 kinematic chain(운동학적 연쇄)로 구성됨.
  • 무릎 굴곡, 고관절 외전, 허리 회전, 어깨 회전, 목 회전 이후 상지(upper limb) 스윙
•  성공적인 타격은 동적 균형 능력(dynamic balance ability)이 요구됨, 몸통 회전과 적절한 체중 이동간의 협응 포함
• proprioception(고유수용감각): 신체 위치 정보에 대한 실시간 피드백에 필수적
  • 야구 타자 - 수평 방향의 머리 및 눈 움직임은 타격 위치와 타이밍을 추정하는 데 사용됨,운동 협응 능력을 통해 이러한 정보를 처리함
• visual-motor coordination(시각-운동 협응) 은 시각 추적, 차단(intercept), 이동 물체 식별 등 스윙 동작에서 중요한 역할
  • 전반적인 수행 능력에 긍정적인 영향을 미침, 시각과 고유수용감각은 팔의 자세 구성과 그에 상응하는 움직임에 중요
• 기존 연구들은 모션 캡처 시스템 사용하여 몸통 회전 기록, Ground Reaction Forces(지면 반력, GRF)을 분석했음 (배트 스윙 속도나 스윙 타이밍 조절 포함)
• 대부분의 기존 연구는 핵심 요인들의 통합적 효과를 고려하지 않고 신체의 국소 분절에만 초점을 맞추어 왔음
• 최적의 타격 타이밍에 대한 연구는 회전 각도를 기반으로 수행됨
• 시각 탐색 전략과 수평 방향의 머리 및 눈 움직임 연구에서는 야구 타자들이 투구된 공을 받기 이전에 이미 공을 지각한다는 점이 보고됨
• 타격 동작 중 주요 요인들 간의 관계는 아직 동시에 체계적으로 분석되지 않았으며, 이는 계측 장치 통합의 한계로 인한 것일 수 있음
• 머리 움직임은 신체 회전 과정에서 하나의 운동학적 연쇄 요소임에도 불구하고 거의 다루어지지 않았음
• (코치들은 주로 눈 움직임의 중요성을 강조해왔음)
• 야구 타격 자세에서 전신 움직임의 순차적 연쇄가 존재함을 시사함
• IMU와 시선 추적 장치의 계측 통합을 통해, 준비 단계에서 시각 정보를 수용하는 과정, 동작 협응, 스윙 수행, 그리고 균형 회복에 이르는 야구 타자의 전략 및 타이밍을 규명하는 것을 목적으로 함.

---

Materials and Methods

2.1 Participants

• 오른손잡이 아마추어 타자 10명 (연령 = 23.8 ± 1.4세, 신장 = 174.3 ± 4.4 cm, 체중 = 67.1 ± 8.8 kg)
  • 최근 10년간 학교 야구팀 활동 경험 없음, 정규적인 야구 훈련에도 참여하지 않음.
• 오른손잡이 프로 타자 10명 (연령 = 21.5 ± 1.4세, 신장 = 175.5 ± 4.5 cm, 체중 = 72.5 ± 9.3 kg)
  • 1년~5년 동안 대학 야구팀에 소속되어 활동한 경험 있으며 현역 선수

2.2 Instruments and Procedures

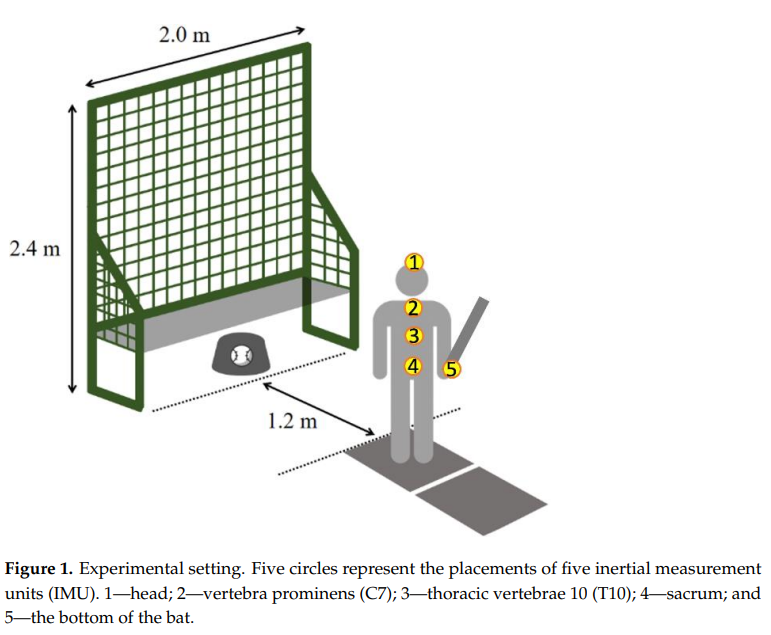

• 머리, 제7경추(C7, vertebra prominens), 제10흉추(T10), 천골(sacrum), 배트 하단에 5개의 IMU 부착
• 머리, 어깨, 고관절의 회전 측정하고 타격 순간을 검출
• 머리에 부착된 IMU는 두 선의 중심점 교차점(intersection point of the center point of two lines)에 설정

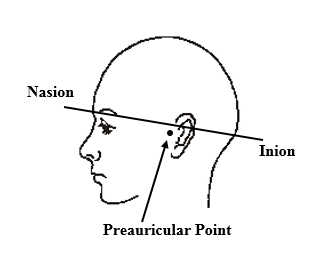

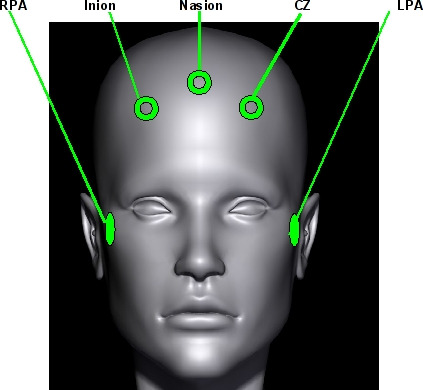

  • 하나의 선은 좌측 이주 전방점(left pre-auricular point, LPA)과 우측 이주 전방점(right pre-auricular point, RPA)을 연결하여 머리 상단을 통과하는 선
  • 다른 하나의 선은 inion에서 nasion을 잇는 선



  •

  • 특정 목표물을 응시할 때의 고정점(fixation point)을 검출하기 위해 eye tracker가 사용됨
    • eye tracker에는 6개의 반사 마커(reflective markers)가 부착됨
    • Vicon Nexus 2.5 모션 캡처 시스템(Vicon Industries Inc., Oxford, UK)과 8대의 카메라(Vicon Vero cameras v2.2) 를 사용하여 여섯 개 마커의 3차원 좌표를 계산함으로써 시각 축(visual axis)을 정의
    • 고정점과 시각 축을 이용하여 벡터 계산, 이를 시선 정보(gaze information)로 사용

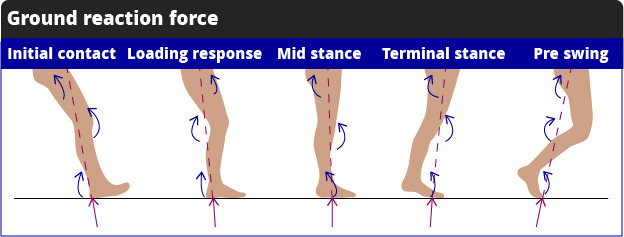

  • 바닥에 매립된 두 개의 지면 반력 측정판(force plate)을 통해 GRF(지면반력)의 변화 평가

• 참가자들은 각각 한 발씩을 두 개의 force plate 위에 서 있도록 지시
• FIELD-FORCE 야구 투구 머신 FTM-240AR을 사용, 거리는 1.2m
• 그물망(net)을 향해 공 타격, 그물망의 너비는 2.0 m, 높이는 2.4 m
• 각 참가자는 15분간 워밍업 및 타격 연습 후, 공 타격 여부와 관계없이 총 30회의 스윙 수행
• 타격 성공률(batting average)은 각 참가자의 성공적인 타격 횟수의 비율로 계산하여 두 그룹 간의 타격 기술 수준 비교

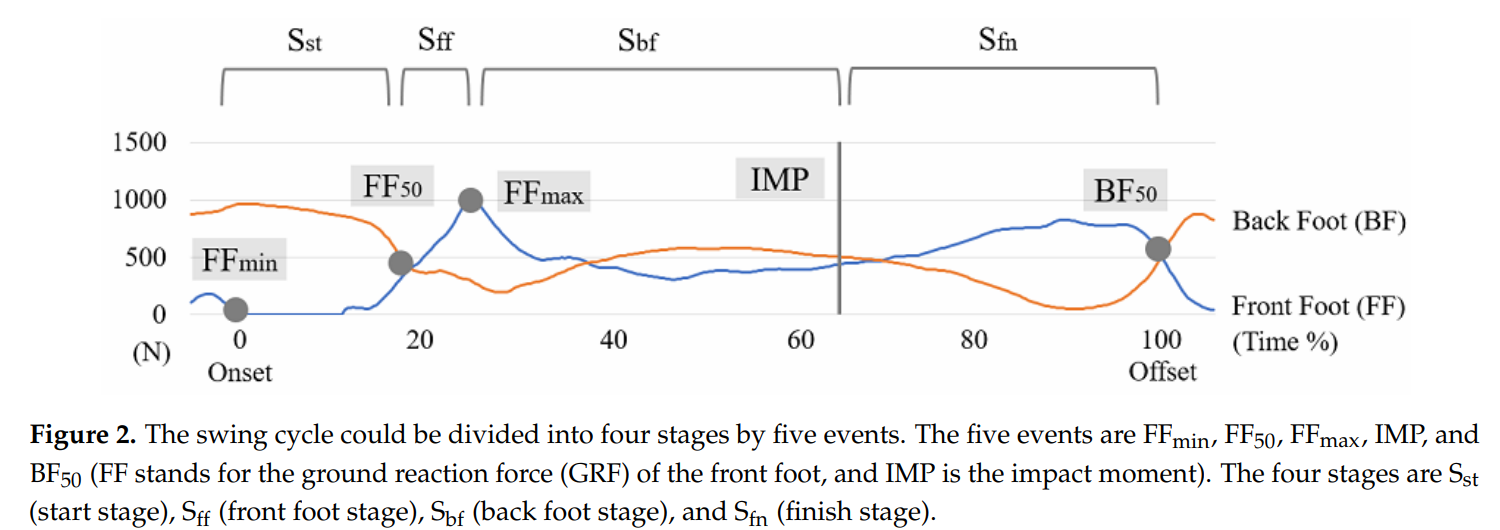

스윙 이벤트 정의 (스윙 주기 내에서 다섯 개의 이벤트 타이밍이 정의됨)

1. FFmin
   • 앞발의 최소 GRF 또는 GRF(Ground Reaction Forces)가 0이 되는 첫 번째 프레임
2. FF50
   • 앞발의 지면 반력이 체중의 50%(%BW)를 초과한 시점
3. FFmax
   • 앞발의 최대 GRF
4. IMP(impact)
   • 공이 배트에 충돌한 순간, IMU 센서에서 측정된 최대 가속도 데이터 기준으로 정의
5. BF50
   • 뒷발의 GRP가 체중의 50%(%BW)를 초과한 시점이거나, IMP 이후 체중의 50%에 가장 근접한 시점

• 하나의 스윙 주기 내에서 이러한 이벤트 사이의 네 개의 구간은 각각
  Sst(S는 stage, st는 start),
  Sff(ff는 front foot),
  Sbf(bf는 back foot),
  Sfn(fn은 finish)으로 정의

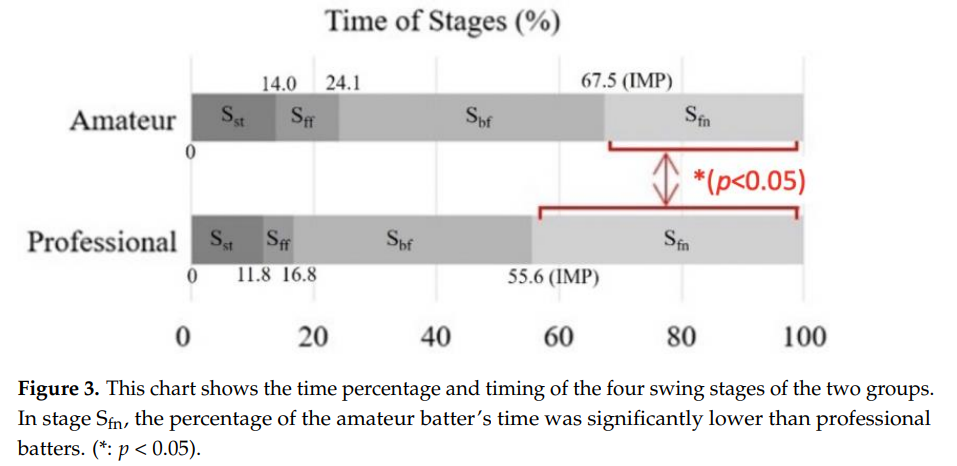

• 스윙 주기는 FFmin부터 BF50까지로 정의되었으며, 각 단계의 지속 시간은 전체 스윙 시간 대비 백분율(%) 로 표시되었다.







분석 항목 정의

• 아마추어 그룹과 프로 그룹 간의 차이는 세 가지 항목에 초점을 맞추어 분석함
  • stage duration(단계 지속 시간)

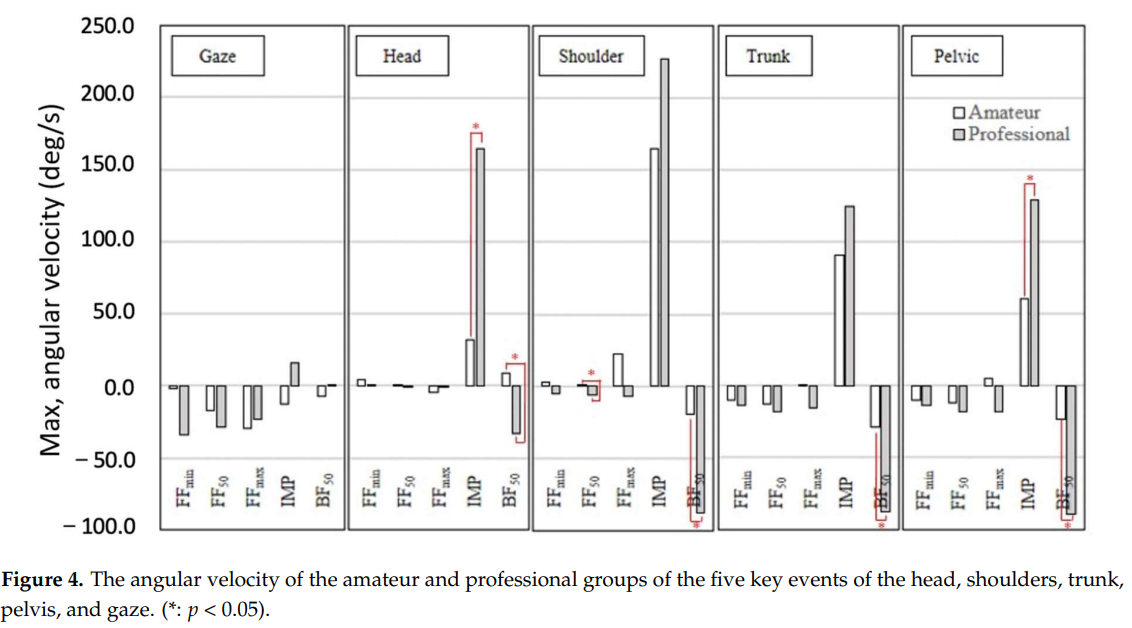

  • maximum angular velocity(다섯 개 분절의 최대 각속도)

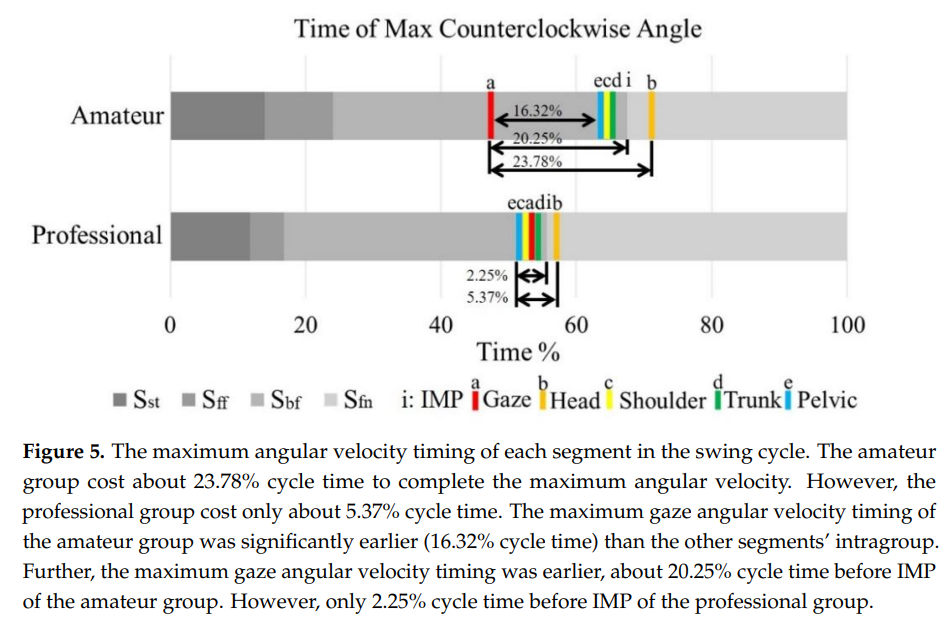

  • timing off maximum counterclockwise angular velocity(다섯 개 분절의 최대 반시계 방향 각속도 발생 시점) : 전세 스윙 시간 대비 백분율로 표현

통계 분석

• 아마추어 그룹과 프로 그룹 간의 타격 성공률과 네 개 스윙 단계의 시간 비율 차이 비교하기 위해  독립표본 t-test(independent sample t-test)이 사용됨
• 두 그룹 간 다섯 개 주요 이벤트에서의 최대 각속도 차이를 검증하기 위해 t-test 수행
• 스킬 수준 그룹과 타격 이벤트 간의 최대 각속도 발생 시점 차이를 분석하기 위해 이원 분산분석(two factor analysis of variance, ANOVA)이 수행됨

---

Results

아마추어는 임팩트 이후 마무리 단계가 짧고 불안정, 프로는 임팩트 이후에도 충분한 시간 동안 동작을 유지







프로는 임팩트 시점에서 몸통·골반·머리의 회전이 강함 아마추어는 임팩트 이후(BF50)에 회전이 남아 있음 → 에너지 전달 타이밍 차이





프로는 응집된(sequentially compact) 운동 연쇄 아마추어는 늘어진(sequentially dispersed) 연쇄

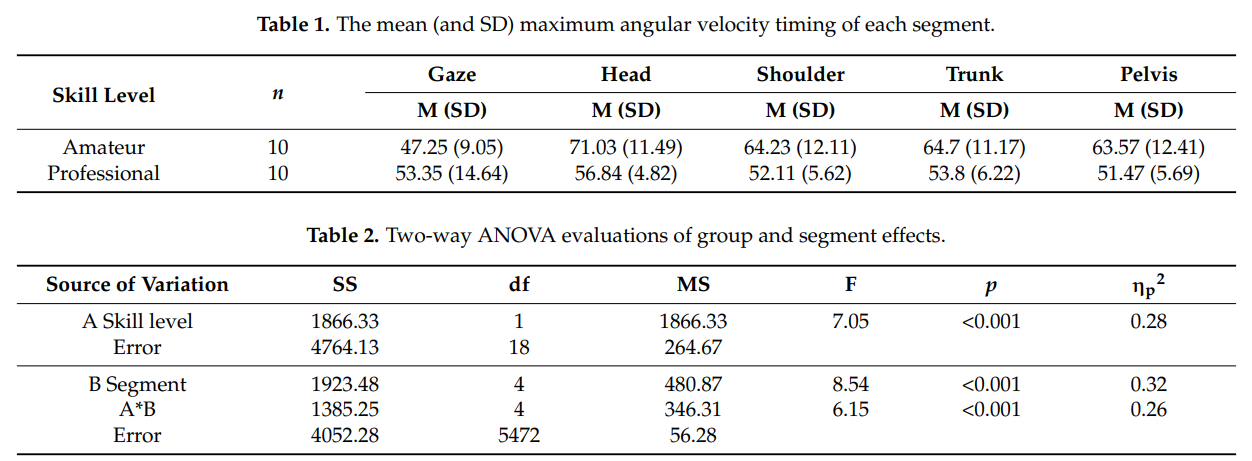

Table 1. 아마추어: 시선이 다른 분절보다 현저히 빠름 프로: 분절 간 타이밍 차이가 거의 없음 Table 2.“어느 분절이 언제 최대가 되느냐”는 숙련도에 따라 다르게 조직됨

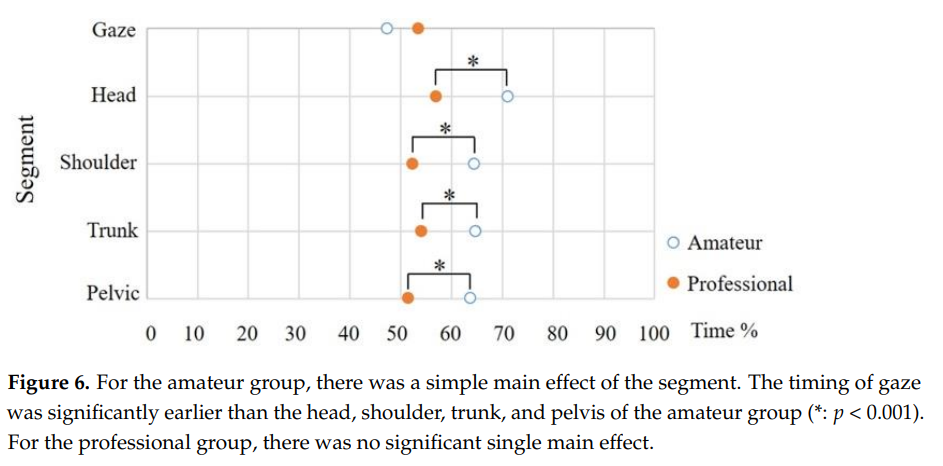

• 아마추어 타자는 시선의 최대 각속도가 다른 신체 분절보다 현저히 이르게 발생하며, 분절 간 최대 각속도 타이밍이 분산된 반면, 프로 타자는 전신 분절의 최대 각속도 타이밍이 응집된 순차적 운동 연쇄 패턴을 보였다.



---

"Utilization of Inertial Measurement Units for Determining the Sequential Chain of Baseball Strike Posture" 논문을 공부했습니다. 논문에서의 핵심 결과는 프로 타자는 시선-머리-어깨-몸통-골반의 최대 각속도 발생 시점이 매우 짧은 구간에 응집되어 나타났고, 아마추어 타자는 넓게 분산되어 나타났습니다. 숙련도 차이는 속도가 아니라 타이밍 조직 방식에서 발생한다는 것을 알 수 있었습니다.
